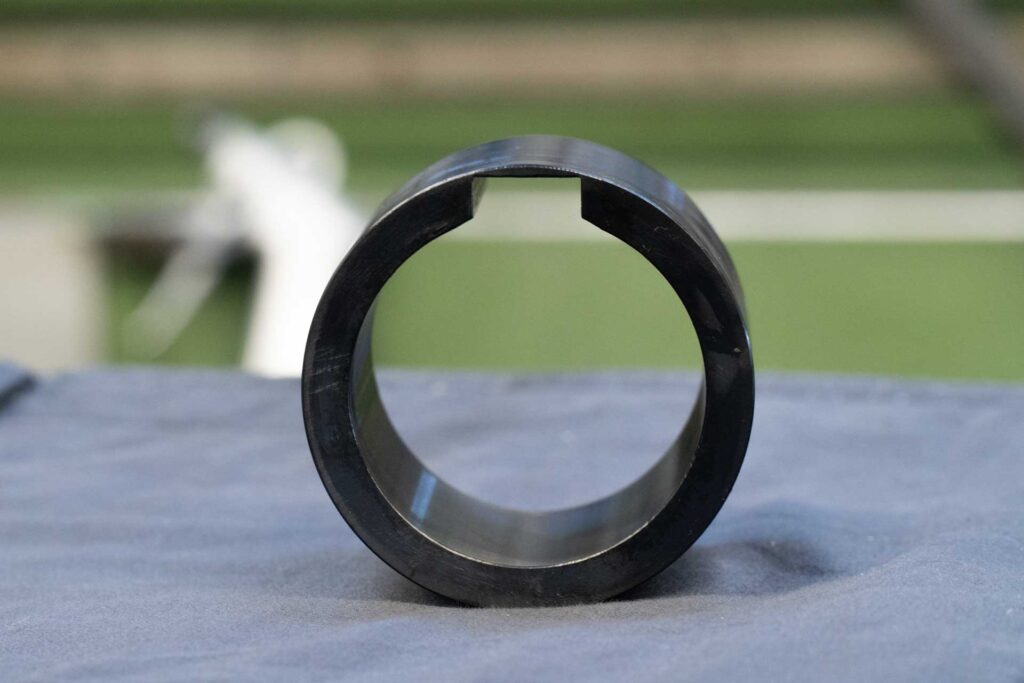

Nutenziehen
Innenlängsnuten bis 22P9
Auf unserer altbewährten Nutenziehmaschine mit Räumnadeln fertigen wir Innenlängsnuten bis 100 mm Länge. Von der einfachen Passfedernut bis zur Mehrfachnut – zuverlässig und schnell.
Ihre Vorteile:
- Innenlängsnuten in gedrehte Bauteile – wirtschaftlich ab Einzelstück
- Passfedernuten nach DIN 6885 (Form A, B, C) sowie Sondermaße
- Toleranzen bis Qualität P9 zuverlässig erreichbar
- Nutlängen bis 100 mm auf unserer eigenen Nutenziehmaschine
Nutbreiten
3 bis 22 mm nach DIN 6885
Nutlängen
Bis 100 mm
Losgröße
Einzelstück bis ca. 200 Stück
Nutenziehen bei Techno Span
Nutenziehen ist ein Spezialverfahren zur Herstellung von Innenlängsnuten – und eine Nische, die viele Lohnfertiger nicht bedienen. Wir haben dafür seit Jahrzehnten eine eigene Nutenziehmaschine im Haus, die mit Räumnadeln arbeitet.
Das Prinzip: Eine gehärtete Räumnadel (Ziehnadel) wird axial durch die fertig gedrehte Bohrung gezogen und trägt in einem oder mehreren Hüben Material von der Bohrungswand ab. Das Ergebnis ist eine exakte Innenlängsnut bis 100 mm Nutlänge nach DIN 6885 in den Toleranzlagen H9, JS9 oder P9.
Die Nutenziehmaschine arbeitet als eigenständiger Prozessschritt nach dem Drehen und vor einer eventuellen Wärmebehandlung. Wir koordinieren die gesamte Prozesskette: Drehen → Nutenziehen → Härtung → Schleifen.
Typische Anwendungen
- Wellenmitnehmer mit Passfeder (Antriebstechnik)
- Buchsen und Naben mit Innenlängsnut (Kupplungen, Lager)
- Hydraulik-Kolbenstangen mit Sicherungsnut
- Lehren und Vorrichtungen im Werkzeugbau
- Einzelteile und Kleinserien bis ca. 200 Stück
Erreichbare Toleranzen
Häufig gestellte Fragen – Nutenziehen
Was für eine Maschine nutzen Sie?
Wir besitzen eine eigene, altbewährte Nutenziehmaschine, die mit Räumnadeln arbeitet. Das ist Technik, die sich bewährt hat – robust, präzise und für Einzelteile wie Kleinserien gleichermaßen geeignet.
Welche Nutenbreiten können Sie herstellen?
Wir fertigen Innenlängsnuten mit Breiten von 3 bis 22 mm nach DIN 6885. Sondermaße sind auf Anfrage möglich.
Wie maßhaltig ist das Verfahren?
Das Nutenziehen liefert Toleranzlagen bis P9 sicher und reproduzierbar. Für die meisten Passfedern-Anwendungen (z.B. Wellen-Naben-Verbindungen nach DIN 6885) ist das ausreichend.
Ist Nutenziehen auch für gehärtete Teile möglich?
Nein – die Ziehklinge arbeitet spanend im weichen bis vergüteten Zustand. Die Nut muss vor einer Wärmebehandlung gezogen werden. Wir koordinieren die Abfolge: Drehen → Nutenziehen → Härtung → Schleifen.
